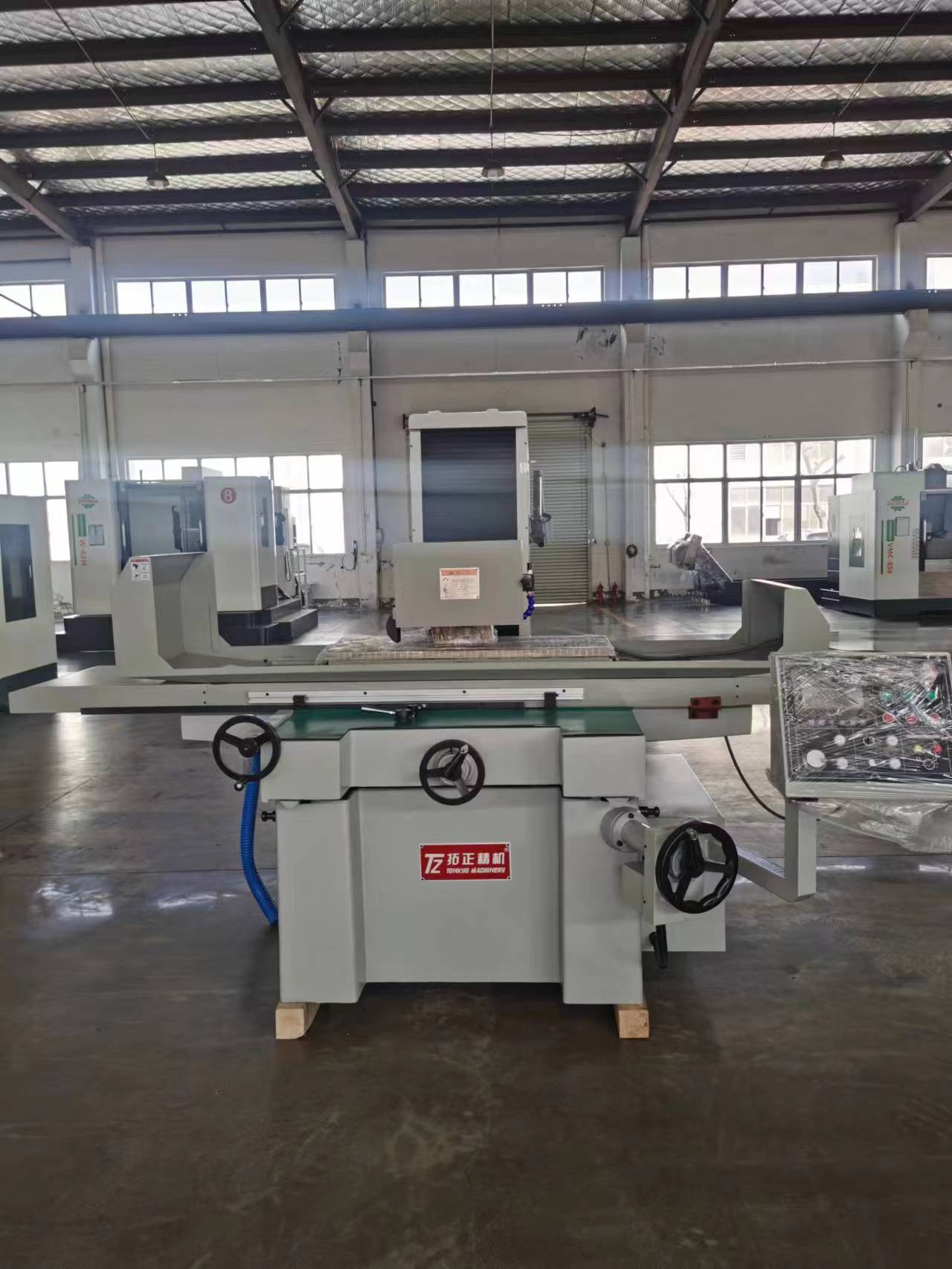

拓正精密水磨 TZ-5010AHR/AHD
發布時間：2018-01-27瀏覽次數：1179
拓正磨床機械特性：
(1) 主要鑄件采用穩定性高吸震性強之高級灰口鑄鐵鑄造，由多道弛力退火處理而成。
（2）本機左右前后雙V滑道粘貼耐磨樹脂Turcitr-B精密鏟花，延長機器的使用壽命滑動順暢耐磨，適合成型研磨。
（3）主軸與主軸馬達采用一體式直結設計，采用變精密ABEC7（P4）級軸承，確保主軸之高精度與高壽命。
（4）采用循環式自動潤滑系統。
TZ-5010AHR/5010AHD 技術參數：
| 項目 | 規格 | 參數 |
| 精密平面磨床 | 510系列 | TZ-5010AH/AHR/AHD |
| 加工能力 | 加工范圍 |
1000X500 mm |
| 左右最大移動量 | 1150mm | |
| 前后最大移動量 | 480mm | |
| 工作臺面至主軸中心最大距離 | 600mm | |
| 工作臺最大承受重量 | 620Kgs | |
| 工作臺 | 工作臺T型槽 | 14x3mmxN |
| 工作臺速度 | 5-25m/min | |
| 前后手輪進刀 | 0.02/一格 | |
| 4/一圈 | ||
| 前后自動進刀 | 0.1-10mm | |
| 前后快速移動 | 50HZ：990mm | |
| 60HZ：1190mm | ||
| 砂輪 | 砂輪尺寸 | 127x355x（20-50） |
| 主軸轉速 |
1450/1740 R.p.m | |
| 上下結構 | 最大移動量 | 500mm |
| 上下手輪進刀 | 一格：0.005mm | |
| 一回轉：0.4mm | ||
| 自動進刀量 | 0.002-0.008mm | |
| 上下快速移動量 | 230m/min | |
| 馬達 | 主軸馬達 | 7.5x4HPXP |
| 上下驅動馬達 | 80w | |
| 上下伺服馬達 | 750w | |
| 油壓馬達 | 3x4HPXP | |
| 吸塵馬達 | 3/4X2HPXP | |
| 沖水馬達 | 1/8X2HPXP | |
| 前后驅動馬達 | 40w | |
| 尺寸 | 機器高度 | 2010mm |
| 占地面積 | 2350x4000mm | |
| 凈重 | 3500kgs | |
| 毛重 | 4600kgs |
銷售聯系人：王經理/13773199619
